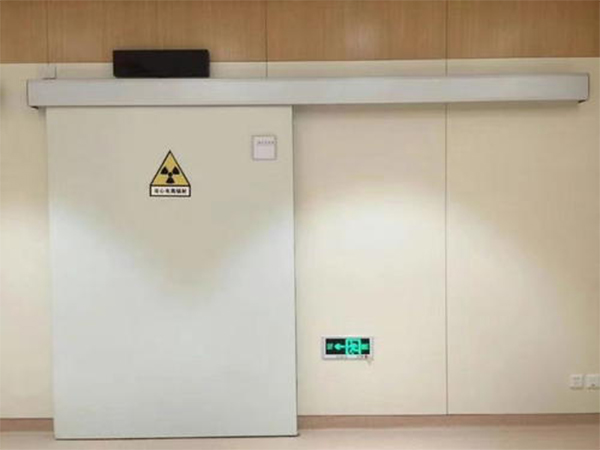

常規電動鉛防護門標準邏輯模塊內部控製邏輯見圖1

由圖1可見:(1)在集控室操作員站上可手動操作，並設有手動/自動切換操作，兩種操作互不幹擾;(2)實現了控製分層，設置手動/自動/保護控製方式，保護功能優先;(3)具有打開指令（CON)、關閉指令(COF)、自動控製方式設定指令（AUM);(4）其有打開位置反饋信令（FON)、關閉位置反饋信號（FOF)、閥門故障信號（MFA)。

      但是，存在如下問題:(1)雖實現了控製分層，”保護”控製優先，但隻有保護關指令對自動開/手動開指令的閉鎖，而無保護開指令對自動關/手動關指令的閉鎖功能，存在誤操作的隱患:(2)狀態信號僅有FON、FOF和MFA，不夠豐富。

鑒於核電動鉛防護門邏輯圖設計的現狀，以及常規電動門邏輯圖標準化設計的成熟經驗，在進行部分電動鉛防護門邏輯圖設計時，參照常規電動門標準邏輯模塊並考慮核電站二期的要求，建立了符合核電站控製的電動鉛防護門標準控製邏輯模塊。這樣，在今後的電動鉛門控製邏輯的設計過程中，隻需考慮標準控製邏輯模塊的外部邏輯關係。
